플로팅 베어링은 다양한 기계 시스템에서 축 및 반경 방향 하중을 효과적으로 처리하는 데 중요한 역할을 합니다. 선도적인 플로팅 베어링 공급업체로서 저는 이러한 구성 요소의 중요성과 복잡성을 직접 목격했습니다. 이 블로그에서는 플로팅 베어링이 축방향 및 반경방향 하중을 관리하는 방법에 대해 자세히 알아보고 베어링의 안정성을 높이는 기본 원리와 설계 기능을 살펴보겠습니다.
축방향 및 반경방향 하중 이해
플로팅 베어링이 이러한 하중을 처리하는 방법을 논의하기 전에 축방향 하중과 반경방향 하중이 무엇인지 이해하는 것이 중요합니다. 축 하중은 샤프트 축과 평행하게 작용하여 샤프트를 선형 방향으로 밀거나 당깁니다. 이러한 하중은 해양 응용 분야에서 프로펠러에 의해 생성된 추력이나 변속기 시스템의 기어에 의해 가해지는 힘과 같은 다양한 요인에 의해 발생할 수 있습니다.
반면 방사형 하중은 샤프트 축에 수직으로 작용합니다. 이는 일반적으로 회전하는 부품의 무게, 벨트나 체인에 의해 생성된 힘, 베어링의 반력으로 인해 발생합니다. 예를 들어, 자동차 엔진에서 크랭크샤프트 베어링의 방사형 하중은 피스톤의 왕복 운동과 크랭크샤프트의 회전으로 인해 발생합니다.
플로팅 베어링이 방사형 하중을 처리하는 방법
플로팅 베어링은 형상과 베어링 재질의 특성을 결합하여 방사형 하중을 지원하도록 설계되었습니다. 플로팅 베어링의 가장 일반적인 유형은 샤프트 주위에 맞는 원통형 슬리브로 구성된 저널 베어링입니다. 샤프트와 베어링 사이의 공간에는 윤활제가 채워져 있어 두 표면을 분리하는 얇은 막을 형성하고 마찰을 줄여줍니다.
샤프트에 방사형 하중이 가해지면 윤활막이 압착되어 하중을 지지하는 압력 분포가 생성됩니다. 저널 베어링의 설계는 높은 하중과 속도에서도 윤활막이 안정적으로 유지되도록 보장합니다. 베어링 표면은 종종 윤활유를 고르게 분배하고 마모와 고장으로 이어질 수 있는 마른 반점의 형성을 방지하기 위해 홈이나 패턴으로 기계 가공됩니다.

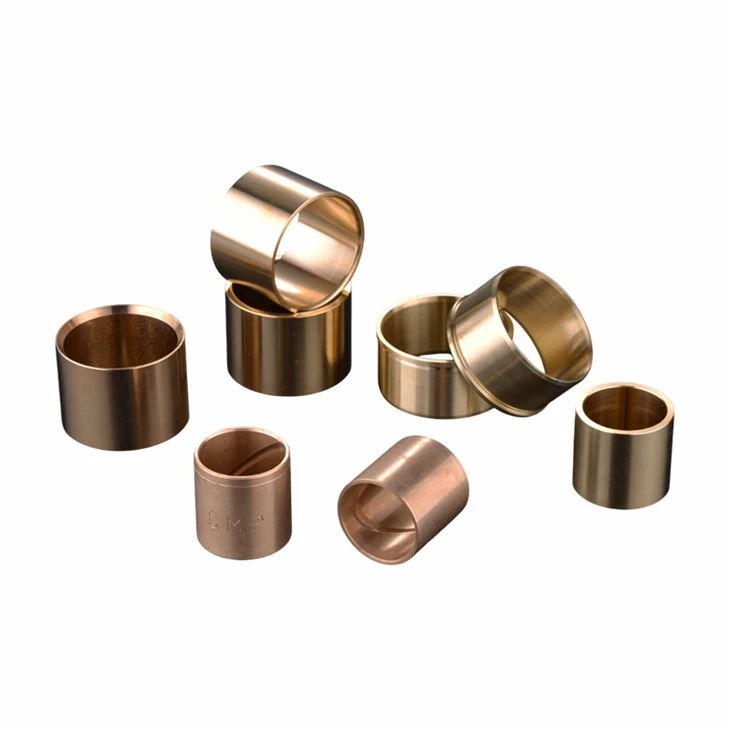

윤활막 외에도 플로팅 베어링의 재질도 반경방향 하중을 처리하는 데 중요한 역할을 합니다. 대부분의 플로팅 베어링은 강도가 높고 내마모성이 우수하며 마찰 계수가 낮은 재료로 만들어집니다. 구리 합금은 우수한 기계적 특성과 내식성으로 인해 플로팅 베어링에 널리 사용됩니다. 예를 들어,쿠퍼 부싱높은 방사형 하중을 처리할 수 있는 능력으로 인해 자동차 및 산업 응용 분야에서 널리 사용되는 구리 합금 부싱 유형입니다.
플로팅 베어링이 축방향 하중을 처리하는 방법
축 하중을 처리하는 것은 반경 방향 하중을 처리하는 것보다 더 어렵습니다. 왜냐하면 축 하중을 위해서는 베어링이 샤프트 축을 따라 어느 정도 움직일 수 있어야 하기 때문입니다. 플로팅 베어링은 축방향 하중을 지지하면서 이러한 움직임을 수용하도록 설계되었습니다.
플로팅 베어링의 주요 특징 중 하나는 하우징 내에서 "부유"하거나 축 방향으로 이동할 수 있는 능력입니다. 이는 일반적으로 베어링과 하우징 사이의 틈새를 통해 이루어지며, 이를 통해 베어링이 축 방향 힘에 반응하여 약간 움직일 수 있습니다. 또한 베어링은 한쪽 끝이 구형 또는 곡면으로 설계되는 경우가 많습니다. 이는 베어링을 샤프트와 정렬하는 데 도움이 되고 약간의 각도 정렬 오류를 허용합니다.
축방향 클리어런스와 구형 표면 외에도 일부 플로팅 베어링에는 축방향 하중을 지지하는 데 도움이 되는 스러스트 와셔 또는 기타 장치가 장착되어 있습니다. 스러스트 와셔는 추가적인 축 지지를 제공하기 위해 베어링과 하우징 사이에 배치되는 평면 디스크입니다. 일반적으로 청동이나 나일론과 같이 내마모성이 높고 마찰 계수가 낮은 재료로 만들어집니다.
예를 들어, 변속기 시스템에서 입력 및 출력 샤프트의 플로팅 베어링은 반경방향 하중과 축방향 하중을 모두 처리하도록 설계되었습니다. 반경 방향 하중은 저널 베어링 설계에 의해 지원되는 반면, 축 방향 하중은 축 틈새와 스러스트 와셔에 의해 수용됩니다. 이를 통해 높은 하중과 속도에서도 샤프트가 부드럽게 회전하고 효율적으로 동력을 전달할 수 있습니다.
하중 처리를 위한 설계 고려 사항
축방향 및 반경방향 하중을 처리하기 위해 플로팅 베어링을 설계할 때 몇 가지 요소를 고려해야 합니다. 여기에는 하중의 크기와 방향, 회전 속도, 작동 온도, 윤활 조건이 포함됩니다.
하중의 크기와 방향에 따라 필요한 플로팅 베어링의 크기와 유형이 결정됩니다. 예를 들어, 레이디얼 하중이 높은 응용 분야에서는 더 두꺼운 벽과 더 큰 직경의 베어링이 필요할 수 있습니다. 축방향 하중이 높은 응용 분야에서는 축방향 클리어런스가 더 큰 베어링이나 보다 견고한 스러스트 와셔가 필요할 수 있습니다.
회전 속도는 플로팅 베어링의 설계에도 영향을 미칩니다. 고속에서는 금속 간 접촉을 방지하고 마찰을 줄이기 위해 윤활막을 더 두꺼워야 합니다. 이를 위해서는 다른 유형의 윤활유나 유체 역학 베어링과 같은 다른 베어링 설계가 필요할 수 있습니다.
작동 온도도 플로팅 베어링의 성능에 상당한 영향을 미칠 수 있습니다. 온도가 높으면 윤활유가 분해되고 베어링 재료의 강도가 감소하며 베어링과 샤프트 사이의 마찰이 증가할 수 있습니다. 이러한 문제를 방지하려면 베어링을 냉각 시스템이나 내열 재료로 설계해야 할 수도 있습니다.
마지막으로, 윤활 조건은 플로팅 베어링의 적절한 기능에 매우 중요합니다. 윤활제는 마찰을 줄이고 마모를 방지하며 열을 발산하는 데 도움이 됩니다. 사용되는 윤활제의 종류는 온도, 속도, 하중 등 작동 조건에 따라 달라집니다. 어떤 경우에는 성능을 향상시키기 위해 첨가제가 포함된 윤활유가 필요할 수 있습니다.
고품질 플로팅 베어링의 중요성
플로팅 베어링 공급업체로서 저는 고품질 제품 제공의 중요성을 이해하고 있습니다. 잘 설계되고 제조된 플로팅 베어링은 기계 시스템의 성능과 신뢰성을 크게 향상시킬 수 있는 반면, 품질이 낮은 베어링은 조기 고장과 비용이 많이 드는 수리로 이어질 수 있습니다.
플로팅 베어링을 선택할 때는 품질과 신뢰성이 입증된 공급업체를 선택하는 것이 중요합니다. 고품질 재료, 첨단 제조 공정, 엄격한 품질 관리 절차를 사용하는 공급업체를 찾으세요. 평판이 좋은 공급업체는 귀하의 응용 분야에 적합한 베어링을 선택하는 데 도움이 되는 기술 지원 및 지원도 제공할 것입니다.
우리 회사는 최고 품질의 플로팅 베어링을 제공하기 위해 최선을 다하고 있습니다. 우리는 구리 합금, 고강도 강철 등 최고의 재료만을 사용하며, 제조 공정은 최고 수준의 정밀도와 일관성을 보장하도록 설계되었습니다. 당사의 제품은 업계 표준을 충족하거나 초과하기 위해 엄격한 테스트를 거쳤으며 다양한 응용 분야의 요구 사항을 충족하기 위해 다양한 크기와 구성을 제공합니다.
결론
결론적으로 플로팅 베어링은 많은 기계 시스템에서 축방향 및 반경방향 하중을 효과적으로 처리하는 필수 구성요소입니다. 플로팅 베어링이 이러한 하중을 관리하는 방법의 원리와 관련된 설계 고려 사항을 이해함으로써 응용 분야에 적합한 베어링을 선택하고 장비의 최적 성능과 신뢰성을 보장할 수 있습니다.
귀하의 응용 분야에 고품질 플로팅 베어링이 필요한 경우 당사에 연락하여 귀하의 요구 사항에 대해 논의하고 당사 제품이 귀하의 요구 사항을 어떻게 충족시킬 수 있는지 알아보십시오. 당사의 전문가 팀은 귀하가 올바른 베어링을 선택하도록 돕고 귀하에게 합당한 지원과 서비스를 제공할 준비가 되어 있습니다.
참고자료
- Joseph E. Shigley와 Charles R. Mischke의 "기계 공학 설계"
- SKF의 "베어링 핸드북"
- Robert C. Juvinall과 Kurt M. Marshek의 "기계 요소의 기초"
